بناء راديو كونترول من الالف الى الياء بالتفاصيل الدقيقه للمبتدئين الجزء الاول المرسل وانتظرو الجزء الثانى
0 تعليق
شاهد طريقة صنع طائرة F22 الامريكية تحكم عن بعد من خلال الراديو كونترول
يمكنك الاطلاع على خطوات تنفيذ الطائرة من خلال رابط قناتى على يوتيوب اضغط هنـــا
1 تعليق
تحويل راديو كونترول قديم من الخردة الى راديو كونترول 8 قنوات يمكن ربطه مع مستقبل

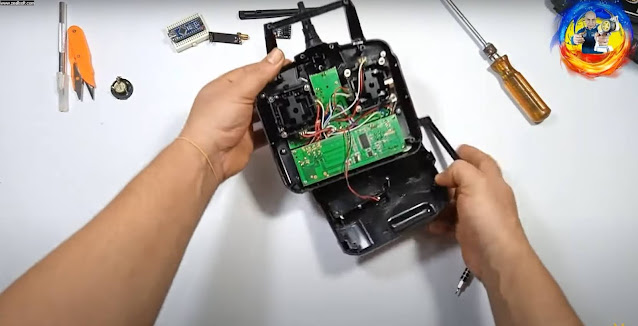

أولا نقوم بفتح راديو كونترول القديم بطرقه صحيحه حتى لا نتلف قواعد تثبيت المسامير وذلك لإعادة تجميع الراديو مرة أخرى بعد التعديل
وفى هذا المشروع سوف نستخدم بعض القطع الالكترونية وهى موضحه بالمخطط اعلاه
كما يجب عمل فتحات اضافيه للهده القطع الجديدة
بعد ذلك يتم ربط كل قطعه كما هو موضخ بالمخطط أعلاه
توصيل قطعة الاردوينو بالكمبيوتر وذلك لرفع الكود البرمجي الخاص بالمرسل
ملاحظة هذا الكود يعمل بالاتصال مع قطعة المرسل التي سبق وتم شرحها على قناتي على يوتيوب يمكنك الاطلاع على الموضوع من خلال الضغط هنـــــــا
الكود البرمجى
#include <SPI.h>
#include <nRF24L01.h>
#include <RF24.h>
const uint64_t my_radio_pipe = 0xE8E8F0F0E1LL; //Remember that this code should be the same for the receiver
RF24 radio(9, 10); //Set CE and CSN pins
// The sizeof this struct should not exceed 32 bytes
struct Data_to_be_sent {
byte ch1;
byte ch2;
byte ch3;
byte ch4;
byte ch5;
byte ch6;
byte ch7;
};
//Create a variable with the structure above and name it sent_data
Data_to_be_sent sent_data;
void setup()
{
radio.begin();
radio.setAutoAck(false);
radio.setDataRate(RF24_250KBPS);
radio.openWritingPipe(my_radio_pipe);
//Reset each channel value
sent_data.ch1 = 127;
sent_data.ch2 = 127;
sent_data.ch3 = 127;
sent_data.ch4 = 127;
sent_data.ch5 = 0;
sent_data.ch6 = 0;
sent_data.ch7 = 127;
}
/**************************************************/
void loop()
{
/*If your channel is reversed, just swap 0 to 255 by 255 to 0 below
EXAMPLE:
Normal: data.ch1 = map( analogRead(A0), 0, 1024, 0, 255);
Reversed: data.ch1 = map( analogRead(A0), 0, 1024, 255, 0); */
sent_data.ch1 = map( analogRead(A0), 0, 1024, 0, 255);
sent_data.ch2 = map( analogRead(A1), 0, 1024, 0, 255);
sent_data.ch3 = map( analogRead(A2), 0, 1024, 0, 255);
sent_data.ch4 = map( analogRead(A3), 0, 1024, 0, 255);
sent_data.ch5 = digitalRead(2);
sent_data.ch6 = digitalRead(3);
sent_data.ch7 = map( analogRead(A4), 0, 1024, 0, 255);
radio.write(&sent_data, sizeof(Data_to_be_sent));
}
4 تعليق
فتح الباب عن طريق كلمة مرور( كلمة السر ) باستخدام الاردوينو
أولا المخطط التوضيحي
في هذا المشروع سوف نشرح لكم طريقة سهلة لتنفيذ برنامج لفتح الباب عن طريق ادخال كلمة مرور لبرنامج معد مسبقا على الاردوينو وبالتالي يقوم البرنامج بالمقارنة بين كلمة المرور التي تم إدخالها وكلمة المرور المخزنة مسبقا اذا كانت مطابقا يعطى البرنامج وميض باليد الأخضر و يستجيب البرنامج ويفتح الباب اما اذا كانت كلمة المرور خطأ يعطى البرنامج وميض باليد الأحمر وأيضا تنبيه صوتي دليل على انه هناك من يحاول فتح الباب بالإضافة الى تعين زر لتغير كلمة المرور الحالية بكلمة مرور جديدة
فيديو شرح عملي على قناتي اصنع بيدك على يوتيوب لا تنسى زيارة القناة والاشتراك وتفعيل جرس الاشعارات
أولا ما هي القطع المستخدمة لإنجاز المشروع
1- قطعة الاردوينو
2- لوحة مفاتيح 4*4
3- موديول ريلية
4- محرك على مجموعة تروس
ثانيا روابط شراء القطع المستخدمة
1- قطعة الاردوينو
2- لوحة مفاتيح 4*4
3- موديول ريلية
والان اترككم مع شرح تفصيلي لطريقة تجميع وتوصيل القطع
اولا
في البداية يتم توصيل لوحة المفاتيح من خلال ربط 8 اطراف في لوحة الاردوينو على البنات
A0 , A1 , A2 , A3 , A4 , A5 , و مدخل 2 و3
ثم نقوم بتوصيل الريلية على البن 11
وبعد ذلك يتم ربط اليد الأخضر فى المدخل 12
واليد الأحمر في المدخل 13
وأخيرا يتم توصيل الباذر في المدخل 10
واما الريلية يتم توصيلة مع المدخل 11
ولا ننسى ان كلا من GND لليد الأخضر والاحمر والباذر يتم توصيلهم بالأرضي الخاص بالاردوينو
وأيضا الريلية يتم توصيل السالب والموجب له من الاردوينو
وبعد اكتمال عملية توصيل الاسلاك يتم رفع الكود البرمجي على الاردوينو كما هو موضح في مقطع الفيديو
ثالثا الكود البرمجي المستخدم في المشروع
#include <Keypad.h>
#include<LiquidCrystal.h>
#include<EEPROM.h>
LiquidCrystal lcd(9,8,7,6,5,4);
char password[8];
char pass[8],pass1[8];
int i=0;
char customKey=0;
const byte ROWS = 4; //four rows
const byte COLS = 4; //four columns
char hexaKeys[ROWS][COLS] = {
{'1','2','3','A'},
{'4','5','6','B'},
{'7','8','9','C'},
{'*','0','#','D'}
};
byte rowPins[ROWS] = {A0,A1,A2,A3}; //connect to the row pinouts of the keypad
byte colPins[COLS] = {A4,A5,3,2}; //connect to the column pinouts of the keypad
//initialize an instance of class NewKeypad
Keypad customKeypad = Keypad( makeKeymap(hexaKeys), rowPins, colPins, ROWS, COLS);
int led=12;
int led1=13;
int buzzer=10;
int m11;
int m12;
void setup()
{
Serial.begin(9600);
pinMode(11, OUTPUT);
lcd.begin(16,2);
pinMode(led, OUTPUT);
pinMode(led1, OUTPUT);
pinMode(buzzer, OUTPUT);
pinMode(m11, OUTPUT);
pinMode(m12, OUTPUT);
lcd.print(" Electronic ");
Serial.println("مرحبا بكم....");
lcd.setCursor(0,1);
// lcd.print(" Keypad Lock ");
// Serial.print(" Keypad Lock ");
delay(2000);
lcd.clear();
lcd.print("Enter Ur Passkey:");
Serial.println("ادخل كلمة المرور:");
lcd.setCursor(0,1);
for(int j=0;j<8;j++)
EEPROM.write(j, j+49);
for(int j=0;j<8;j++)
pass[j]=EEPROM.read(j);
}
void loop()
{
digitalWrite(11, HIGH);
customKey = customKeypad.getKey();
if(customKey=='#')
change();
if (customKey)
{
password[i++]=customKey;
lcd.print(customKey);
Serial.print(customKey);
beep();
}
if(i==8)
{
delay(200);
for(int j=0;j<8;j++)
pass[j]=EEPROM.read(j);
if(!(strncmp(password, pass,8)))
{
digitalWrite(led, HIGH);
beep();
lcd.clear();
lcd.print("Passkey Accepted");
Serial.println("كلمة مرور صحيحة");
digitalWrite(11, LOW);
delay(2000);
lcd.setCursor(0,1);
lcd.print("#.Change Passkey");
Serial.println("#.تغير كلمة المرور");
delay(2000);
lcd.clear();
lcd.print("Enter Passkey:");
Serial.println("ادخل كلمة المرور:");
lcd.setCursor(0,1);
i=0;
digitalWrite(led, LOW);
}
else
{
digitalWrite(led1, HIGH);
digitalWrite(11, HIGH);
digitalWrite(buzzer, HIGH);
lcd.clear();
lcd.print("Access Denied...");
Serial.println("كلمة مرور غير صحيحة...");
lcd.setCursor(0,1);
lcd.print("#.Change Passkey");
Serial.println("#.تغير كلمة المرور");
delay(2000);
digitalWrite(led1, LOW);
lcd.clear();
lcd.print("Enter Passkey:");
Serial.println("ادخل كلمة المرور:");
lcd.setCursor(0,1);
i=0;
digitalWrite(buzzer, LOW);
}
}
}
void change()
{
int j=0;
lcd.clear();
lcd.print("UR Current Passk");
Serial.println("ادخل كلمة المرور الحاليه");
lcd.setCursor(0,1);
while(j<8)
{
char key=customKeypad.getKey();
if(key)
{
pass1[j++]=key;
lcd.print(key);
Serial.print(key);
beep();
}
key=0;
}
delay(500);
if((strncmp(pass1, pass, 8)))
{
lcd.clear();
lcd.print("Wrong Passkey...");
Serial.println(" كلمة مرور خطأ ");
lcd.setCursor(0,1);
lcd.print("Better Luck Again");
Serial.println(" # للمحاوله مرة اخرى اضغط رمز");
delay(1000);
}
else
{
j=0;
lcd.clear();
lcd.print("Enter New Passk:");
Serial.println(" ادخل كلمة المرور الجديدة ");
lcd.setCursor(0,1);
while(j<8)
{
char key=customKeypad.getKey();
if(key)
{
pass[j]=key;
lcd.print(key);
Serial.print(key);
EEPROM.write(j,key);
j++;
beep();
}
}
lcd.print(" Done......");
Serial.println(" تم تغير كلمة المرور بنجاح......");
delay(1000);
}
lcd.clear();
lcd.print("Enter Ur Passk:");
Serial.println("ادخل كلمة المرور:");
lcd.setCursor(0,1);
customKey=0;
}
void beep()
{
digitalWrite(buzzer, HIGH);
delay(20);
digitalWrite(buzzer, LOW);
}
0 تعليق
ريموت كونترول سيارات تحكم عن بعد طريقة وضع وتركيب الأجزاء المختلفة
---------------------
نقوم في هذا المشروع بربط جهاز راديو كونترول
مع سيارة تم صنعها من ادوات بسيطة للغايه
وهنا لم نستخدم مراقب سرعة () بل سوف اعرض عليكم
فكرة بسيطه يمكن من خلالها التحكم فى المحرك من ناحية السرعة
وايضا التحكم فى اتجاه الدوران
القطع المستخدمة فى المشروع
1- جهاز راديو كنترول
يمكنك الاطلاع على طريقة صنعه من هنا
2- لوحة تحكم فى المحرك
3- عدد 3 سيرفو
4- بطارية
ارجو ان ينال مشروعنا اعجابكم ولذلك لاتنسى الاشتراك بقناتى على يوتيوب وتفعيل جرس التنبيهات ليصلكم كل جديد اضغط هنا للاشتراك
3 تعليق
السلام عليكم ورحمة الله وبركاته اصدقائى الاعزاء
يسعدنى ان اطرح عليكم فكرة مشروع جهاز تحكم عن بعد ولكن فى هذا المشروع سوف احاول جاهدا
ان ابسط لكم الامور بقدر الامكان
لذالك اليوم لن نستخدم اى ادوات مساعده مثل مكواة اللحام او لوحات النحاس المستخدمة فى طباعة البوردات الالكترونية
وايضا سوف اقوم باستخدام كود برمجى تم استخدامة من قبل فى عمل المرسل ل 7 قنوات وبالتالى من قام بتحميل الكود
مسبقا لن يحتاج الى تحميل هذا الكود المستخدم كما اننى ساقوم بتقليل عدد القنوات وذالك لتسهيل عملية التوصيل بين القطع
المختلفة
واما عن القطع المستخدمة فى هذا المشروع
1- لوحة nrf24l01-wireless-module-with-antenna لوحة اتصال عن بعد
2-لوحة arduino-nano اردوينو نانو او اى نوع متوفر
3- joystick-module-for-arduino عصى تحكم
4- Potentiometerمقاومة متغيرة
5- مفتاح 3 طرف
روابط شراء القطع
على فكرة انا لم استخدم فى هذا المشروع اشياء معقدة فقط قمت بالتوصيل بين القطع عن طريق الاسلاك فقط والريموت كنترول عباره عن 3 شانل اى فقط 3 قنوات يمكن للجميع تنفيذه بكل سهوله
والان يمكنك مشاهدة هذا الفيديو لمتابعة تفاصيل المشروع ولكن اولا لاتنسى الصلاة على النبى محمد {صلم}
وايضا ادعوك لمتابعة قناتى على يوتيوب من خلال الضغط هنا
يمكن نسخ الكود من هنا ايضا
المرسل
----------------------------------------------------------------------------------------
/* Tranmsitter code for the Arduino Radio control with PWM output
* Install the NRF24 library to your IDE
* Upload this code to the Arduino UNO, NANO, Pro mini (5V,16MHz)
* Connect a NRF24 module to it:
Module // Arduino UNO,NANO
GND -> GND
Vcc -> 3.3V
CE -> D9
CSN -> D10
CLK -> D13
MOSI -> D11
MISO -> D12
This code transmits 7 channels with data from pins A0, A1, A2, A3, D2 and D3
*/
#include <SPI.h>
#include <nRF24L01.h>
#include <RF24.h>
const uint64_t my_radio_pipe = 0xE8E8F0F0E1LL; //Remember that this code should be the same for the receiver
RF24 radio(9, 10); //Set CE and CSN pins
// The sizeof this struct should not exceed 32 bytes
struct Data_to_be_sent {
byte ch1;
byte ch2;
byte ch3;
byte ch4;
byte ch5;
byte ch6;
byte ch7;
};
//Create a variable with the structure above and name it sent_data
Data_to_be_sent sent_data;
void setup()
{
radio.begin();
radio.setAutoAck(false);
radio.setDataRate(RF24_250KBPS);
radio.openWritingPipe(my_radio_pipe);
//Reset each channel value
sent_data.ch1 = 0;
sent_data.ch2 = 127;
sent_data.ch3 = 127;
sent_data.ch4 = 127;
sent_data.ch5 = 0;
sent_data.ch6 = 0;
sent_data.ch7 = 127;
}
/**************************************************/
void loop()
{
/*If your channel is reversed, just swap 0 to 255 by 255 to 0 below
EXAMPLE:
Normal: data.ch1 = map( analogRead(A0), 0, 1024, 0, 255);
Reversed: data.ch1 = map( analogRead(A0), 0, 1024, 255, 0); */
sent_data.ch1 = map( analogRead(A0), 0, 1024, 255, 0);
sent_data.ch2 = map( analogRead(A1), 0, 1024, 0, 255);
sent_data.ch3 = map( analogRead(A2), 0, 1024, 0, 255);
sent_data.ch4 = map( analogRead(A3), 0, 1024, 0, 255);
sent_data.ch5 = digitalRead(2);
sent_data.ch6 = digitalRead(3);
sent_data.ch7 = map( analogRead(A4), 0, 1024, 0, 255);
radio.write(&sent_data, sizeof(Data_to_be_sent));
}
---------------------------------------------------------------------------------------------------------------------------
كود المستقبل
--------------------------------------------------------------
/* Receiver code for the Arduino Radio control with PWM output
* Install the NRF24 library to your IDE
* Upload this code to the Arduino UNO, NANO, Pro mini (5V,16MHz)
* Connect a NRF24 module to it:
Module // Arduino UNO,NANO
GND -> GND
Vcc -> 3.3V
CE -> D9
CSN -> D10
CLK -> D13
MOSI -> D11
MISO -> D12
This code receive 7 channels and create a PWM output for each one on D2, D3, D4, D5, D6, D7and D8
*/
#include <SPI.h>
#include <nRF24L01.h>
#include <RF24.h>
#include <Servo.h> //To create PWM signals we need this lybrary
const uint64_t pipeIn = 0xE8E8F0F0E1LL; //Remember that this code is the same as in the transmitter
RF24 radio(9, 10); //CSN and CE pins
// The sizeof this struct should not exceed 32 bytes
struct Received_data {
byte ch1;
byte ch2;
byte ch3;
byte ch4;
byte ch5;
byte ch6;
byte ch7;
};
Received_data received_data;
Servo channel_1;
Servo channel_2;
Servo channel_3;
Servo channel_4;
Servo channel_5;
Servo channel_6;
Servo channel_7;
int ch1_value = 0;
int ch2_value = 0;
int ch3_value = 0;
int ch4_value = 0;
int ch5_value = 0;
int ch6_value = 0;
int ch7_value = 0;
void reset_the_Data()
{
// 'safe' values to use when NO radio input is detected
received_data.ch1 = 0; //Throttle (channel 1) to 0
received_data.ch2 = 127;
received_data.ch3 = 127;
received_data.ch4 = 127;
received_data.ch5 = 0;
received_data.ch6 = 0;
received_data.ch7 = 127;
}
/**************************************************/
void setup()
{
//Attach the servo signal on pins from D2 to D8
channel_1.attach(3);
channel_2.attach(8);
channel_3.attach(4);
channel_4.attach(5);
channel_5.attach(6);
channel_6.attach(7);
channel_7.attach(2);
//We reset the received values
reset_the_Data();
//Once again, begin and radio configuration
radio.begin();
radio.setAutoAck(false);
radio.setDataRate(RF24_250KBPS);
radio.openReadingPipe(1,pipeIn);
//We start the radio comunication
radio.startListening();
}
/**************************************************/
unsigned long lastRecvTime = 0;
//We create the function that will read the data each certain time
void receive_the_data()
{
while ( radio.available() ) {
radio.read(&received_data, sizeof(Received_data));
lastRecvTime = millis(); //Here we receive the data
}
}
/**************************************************/
void loop()
{
//Receive the radio data
receive_the_data();
//////////This small if will reset the data if signal is lost for 1 sec.
/////////////////////////////////////////////////////////////////////////
unsigned long now = millis();
if ( now - lastRecvTime > 1000 ) {
// signal lost?
reset_the_Data();
//Go up and change the initial values if you want depending on
//your aplications. Put 0 for throttle in case of drones so it won't
//fly away
}
ch1_value = map(received_data.ch1,0,255,1000,2000);
ch2_value = map(received_data.ch2,0,255,1000,2000);
ch3_value = map(received_data.ch3,0,255,1000,2000);
ch4_value = map(received_data.ch4,0,255,1000,2000);
ch5_value = map(received_data.ch5,0,1,1000,2000);
ch6_value = map(received_data.ch6,0,1,1000,2000);
ch7_value = map(received_data.ch7,0,255,1000,2000);
//Creathe the PWM signals
channel_1.writeMicroseconds(ch1_value);
channel_2.writeMicroseconds(ch2_value);
channel_3.writeMicroseconds(ch3_value);
channel_4.writeMicroseconds(ch4_value);
channel_5.writeMicroseconds(ch5_value);
channel_6.writeMicroseconds(ch6_value);
channel_7.writeMicroseconds(ch7_value);
}//Loop end
3 تعليق
فانوس رمضان اصنع بيدك وتحكم في نوره من الموبايل
انا في المشروع ده سوف اشرح لكم طريقة عمل فانوس رمضان عن طريق اضافت قطعة الاردوينو
والتي سوف يتم ربطها بالبلوتوث ومجموعة ريليهات للتحكم في مجموعة مصابيح مختلفة الألوان
وعن طريق الموبايل يمكن لمس شاشة الموبايل للتحكم فى اضاءة او إطفاء المصابيح الملونة
فكرة جميلة جدا انك تكون واقف امام منزلك وفانوس رمضان معلق في الشارع
وعن طريق اتصالك بقطعة البلوتوث المدمجة بالمشروع تتحكم فى الفانوس
تعالو معايا نشوف طريقة العمل على المشروع بس ياريت لو عجبك المشروع لاتنسي الاشتراك بقناتي على يوتيوب ودعمي ب لآيك
شرح وتوضيح بالصورلمكونات الفانوس
1- اردوينو اى نوع لامشكلة
2- بلوتوث
3- موديول ريليه
4- اسلاك توصيل
1- VCC
2- GND
3- RX
4- TX
0 تعليق
الاشتراك في:
الرسائل (Atom)
تابعنا على مواقع التواصل الاجتماعى
اكثر مشاهدة لهذا الاسبوع
-
مشروع انشاء ريموت كونترول 7 قنوات للتحكم عن بعد في القوارب اللاسلكية وغيرها من المجسمات المختلفة الجزء الاول في هذا المقال سوف نتحدث عن ...
-
السلام عليكم ورحمة الله وبركاته اصدقائى الاعزاء يسعدنى ان اطرح عليكم فكرة مشروع جهاز تحكم عن بعد ولكن فى هذا المشروع سوف احاول جاهدا ان اب... -
ريموت كونترول 7 قنوات الجزء الثاني المستقبل مع شرح مفصل لكل الأجزاء لمتابعة الفكرة ادعوكم لزيارة قناتي على يوتيوب اضغط الرابط شاهد الفيديو ...
الأكثر مشاهدة لهذا الشهر
-
مشروع انشاء ريموت كونترول 7 قنوات للتحكم عن بعد في القوارب اللاسلكية وغيرها من المجسمات المختلفة الجزء الاول في هذا المقال سوف نتحدث عن ...
-
السلام عليكم ورحمة الله وبركاته اصدقائى الاعزاء يسعدنى ان اطرح عليكم فكرة مشروع جهاز تحكم عن بعد ولكن فى هذا المشروع سوف احاول جاهدا ان اب...
-
ريموت كونترول 7 قنوات الجزء الثاني المستقبل مع شرح مفصل لكل الأجزاء لمتابعة الفكرة ادعوكم لزيارة قناتي على يوتيوب اضغط الرابط شاهد الفيديو ...
-
انشاء سيارة يمكن التحكم بها عن طريق الموبايل وذالك من خلال البلوتوث وهذا المشروع بسيط جدا وسهل التنفيذ حيث اننى ساقوم بشرح بسيط للمكونات ال...
-
بناء طائرات التحكم عن بعد مع الشرح ومخطط للتنفيذ لتحميل ملف المخطط اضغط هنا
-
بناء طائرات التحكم عن بعد Edge 540 مع الشرح ومخطط للتنفيذ تحميل الملف pdf شاهد طريقة بناء الطائر من هنا
-
شاهد طريقة صنع طائرة F22 الامريكية تحكم عن بعد من خلال الراديو كونترول يمكنك الاطلاع على خطوات تنفيذ الطائرة من خلال رابط قناتى على يوتيوب ا... -
تحويل راديو كونترول قديم من الخردة الى راديو كونترول 8 قنوات يمكن ربطه مع مستقبل أولا نقوم بفتح راديو كونترول القديم بطرقه صحيحه حتى لا نتل... -
بناء طائرات التحكم عن بعد الروسية ميج 29 مع الشرح ومخطط للتنفيذ رابط تحميل ملف الطائرة
